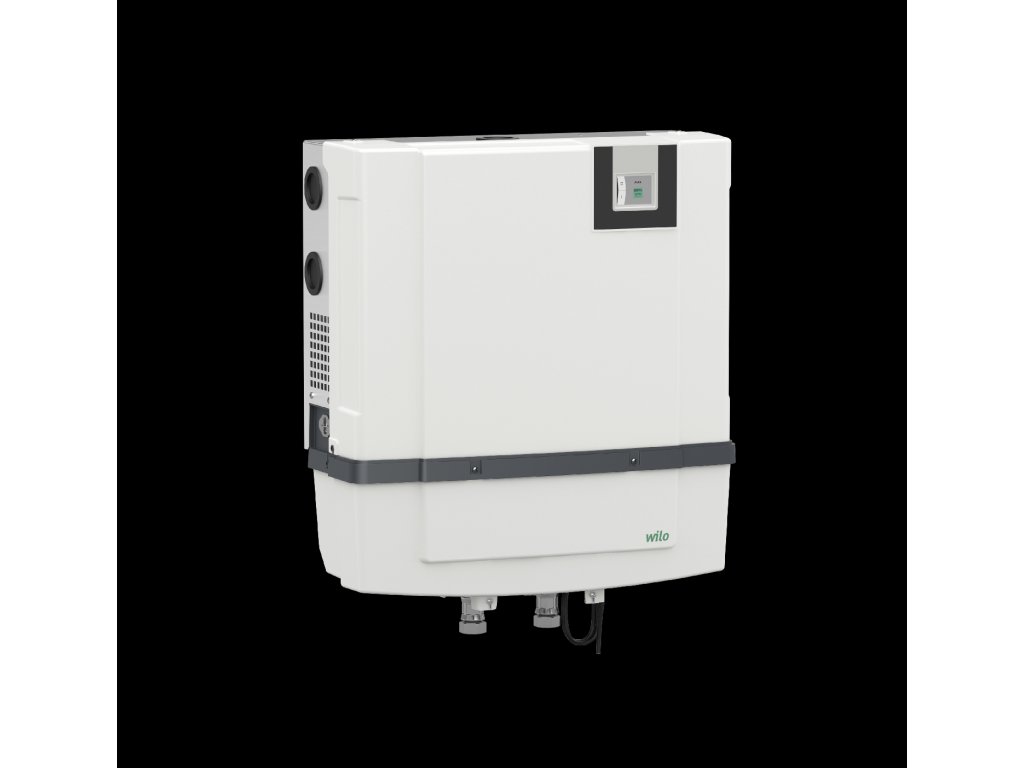

WILO Rain3-25 EM automat na dešťovou vodu

Vaše výhody

• Snadná instalace díky zařízení se zástrčkou a kompaktní konstrukci s možnostmi rozdílných hydraulických přípojek

• Vysoký komfort ovládání a možnosti snadného nastavení díky jedinečné kombinaci intuitivního ovládání přes dotykovou LCD plochu a díky velkému množství funkcí

• Vysoká spolehlivost díky integrovaným ochranným funkcím

• Hygienická bezpečnost díky přednádrži s bezpečnostním zařízením vyhovující normám DIN 1989 a EN 1717

• Možnost aktualizace řízení přes Wifi pro Wilo-Service

Využití dešťové vody přes dotykovou obrazovku.

Wilo-RAIN3 je zařízení na využití dešťové vody podle norem EN 1717 a DIN 1989. Jeho kompaktnost a rozmanité hydraulické možnosti připojení umožňují jednoduchou a snadnou první instalaci nebo výměnu.

Intuitivní uživatelský povrch dotykového LCD ve spojení s četnými inteligentními funkcemi jako samoochranná rutina je kromě toho velmi pohodlný a nabízí vysokou spolehlivost.

Konstrukce

Zařízení na využívání dešťové vody se samostatným čerpadlem se zástrčkou

Použití

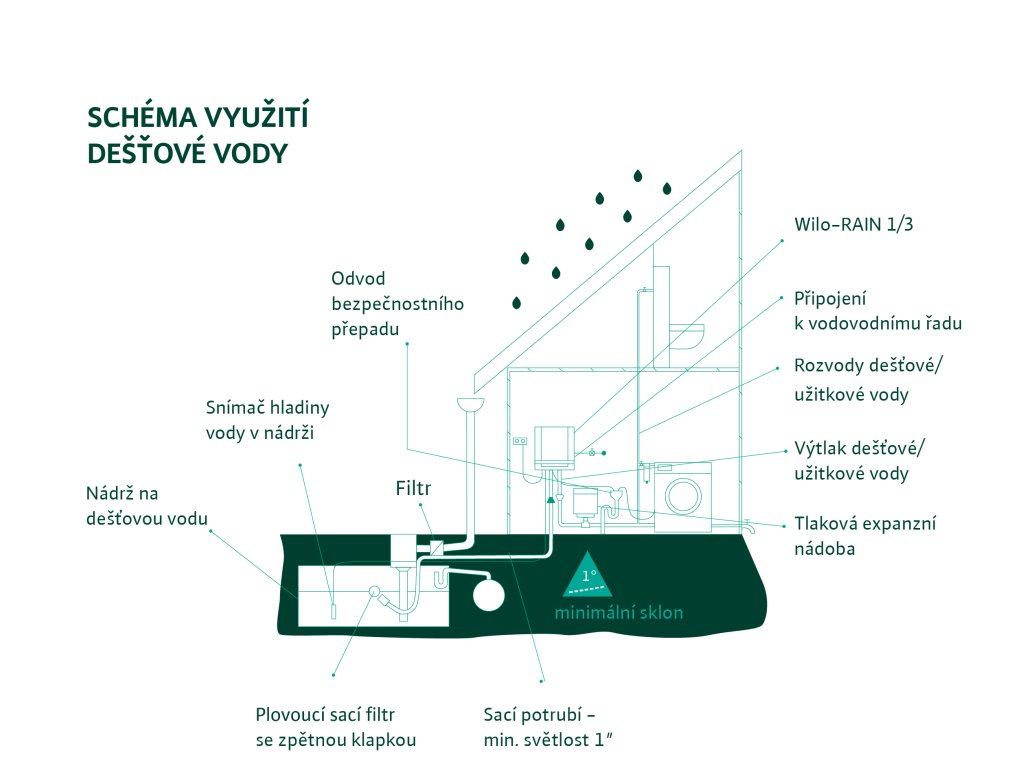

Zařízení pro využití dešťové vody je koncipováno pro použití, která nevyžadují zásobování pitnou vodou, jako např.:

• Splachovací nádrže toalet

• Pračky

• Zavlažování zahrad

(Ověřte prosím, zda použití odpovídá místním předpisům)

Vybavení/funkce

Modul připravený k okamžitému zapojení v kompaktní konstrukci. Skládá se z následujících součástí:

• HiMulti 3 P samonasávací odstředivé čerpadlo, namontované na základním rámu s tlumiči chvění

• 11 l přednádrž pro doplňování čisté vody s plovákovým ventilem

• Třícestný ventil

• Kryt přední a zadní strany

• připojení na straně výtlaku, hadice Rp 1"

• připojení na straně sání, hadice Rp 1"

• Připojení pro síť komunálního zásobování vodou R ¾"

• 1,5 m kabel síťové přípojky a zástrčka

• 4–20 mA senzor stavu naplnění s 20 m dlouhým kabelem pro monitorování hladiny dešťové vody v zásobní nádrži

• 4–20 mA snímač tlaku

• V přednádrži instalovaný senzor přepadu

• Akustický alarm

• K dispozici je beznapěťový kontakt pro volitelný externí alarm nebo poruchové hlášení

• Relé pro volitelné ponorné čerpadlo (cisternové čerpadlo)

• Elektronická řídicí jednotka

• Barevní dotyková LCD obrazovka

Hlavní funkce:

• Plně automatické využití dešťové vody

• Provozní a poruchová hlášení

• Protokolace 10 posledních poruch

• Ochrana čerpadla proti běhu nasucho

• Podpora samonasávání

• Automatická výměna vody přednádrže

• Trvalá indikace stavu naplnění v cisterně, tlak zařízení na výtlaku, provozní stav řídících rozhraní

Obsah dodávky

• Zařízení na využívání dešťové vody připravené k okamžitému zapojení s upevňovacím materiálem

• Návod k montáži a obsluze

• 4..20 mA Senzor stavu naplnění

• Nálepka „Chraňte před mrazem“

• Nálepka „Voda není pitná“

Typový klíč

Technické údaje

• Síťová přípojka: 1~230 V, 50 Hz.

• Síťový připojovací kabel: délka 1,5 m

• Třída krytí: IPX4

• Motor s integrovanou termickou ochrannou sondou

• Max. provozní tlak: 8 bar

• Vyvolávací tlak: 1,5 bar

• Sací výška max: 8 m

• Max. teplota média: +5 °C až +30 °C

• Okolní teplota: +5 °C až +40 °C

• Objem přednádrže 11 litrů

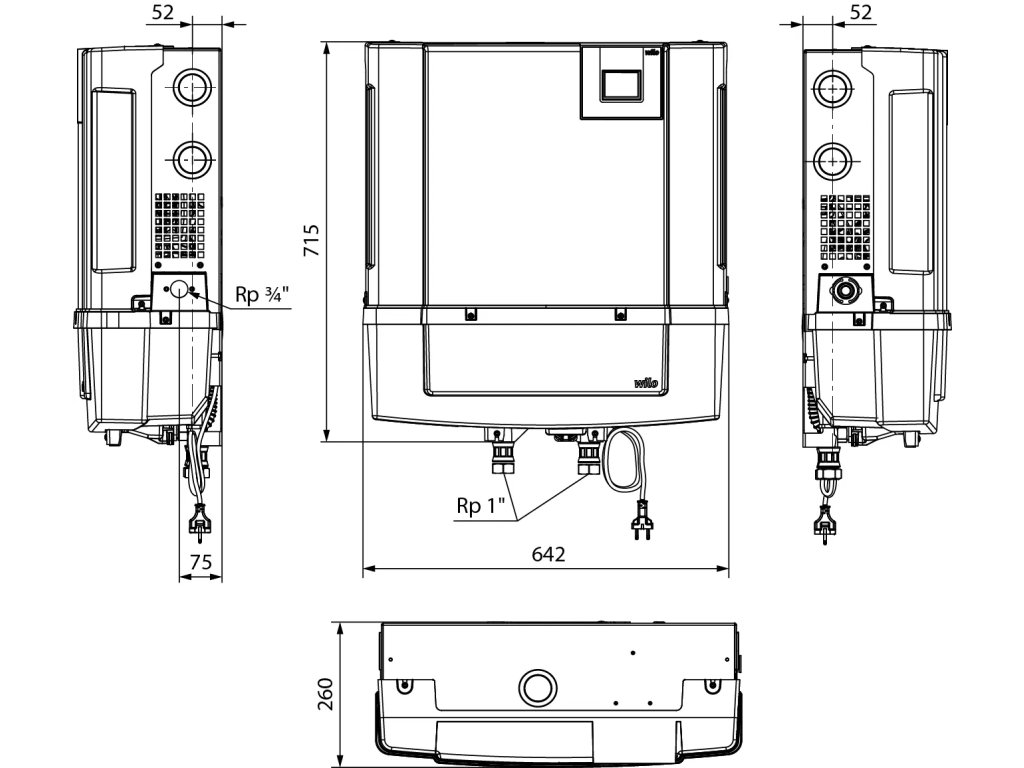

• Jmenovité světlosti přípojky:

  • Přípojka výtlaku Rp 1" Závitová převlečná matice

  • Přípojka sání Rp 1" závit-převlečná matice

  • Připojení pro síť komunálního zásobování vodou na plovákovém ventilu R ¾" (vnější závit)

Materiály

HiMulti 3 P:

• Skříň čerpadla z technopolymeru

• Oběžná kola a stupňové pláště z norylu 30 % GF

• Kryt čerpadla a hřídel z nerezové oceli

• Mechanická ucpávka z keramiky/uhlíku

Popis/konstrukce

Zařízení pro zásobování dešťovou vodou se samostatným čerpadlem se zástrčkou jako kompaktní modul pro rodinné domky a malé komerční objekty.

Zařízení splňuje kritéria norem DIN 1989 a EN 1717.

Všechny součásti přicházející do styku s médiem odolné vůči korozi.
