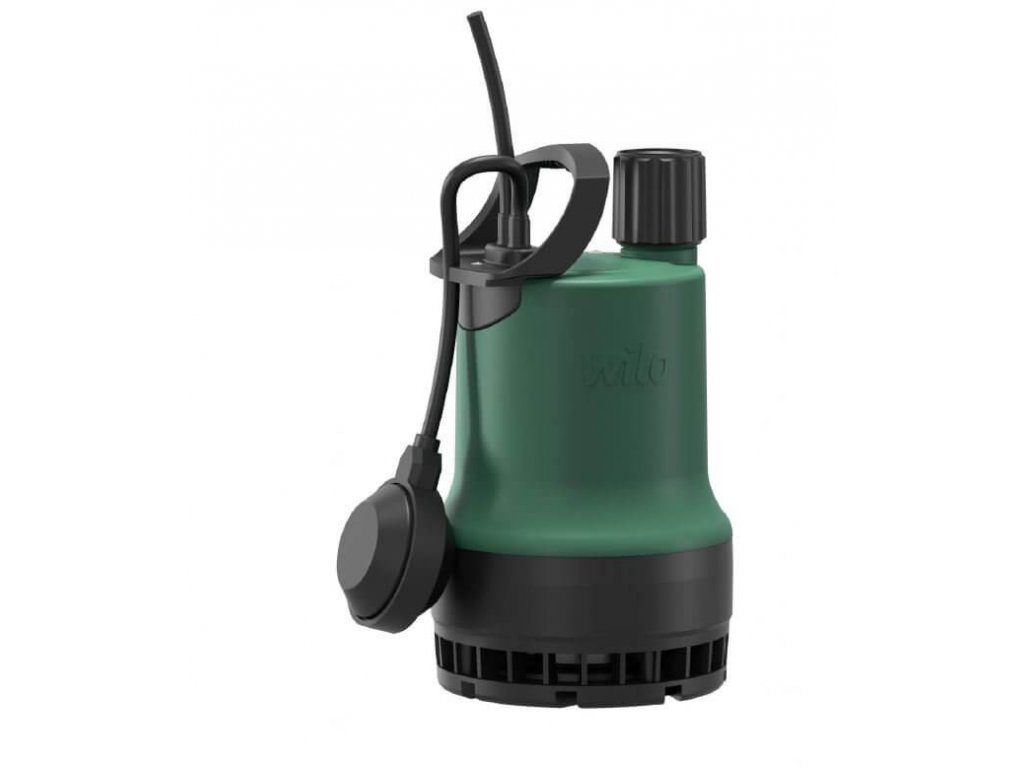

WILO TM 32/7 ponorné kalové čerpadlo

Vaše výhody

• Optimální pro uživatele – ergonomické držadlo, nízká hmotnost, provedení se zástrčkou (Plug&Pump)

• Provozně spolehlivé – motor z ušlechtilé oceli s chlazením obtékáním pláště, mechanickou ucpávkou a těsnicí komorou

• Drain TMR s odčerpáváním zbytkové vody – minimální hladina zbytkové vody 2 mm

Konstrukce

Ponorné čerpadlo na splaškovou vodu

Použití

Čerpání

• Odpadní voda bez fekálií a složek s dlouhými vlákny

• Splašková voda

Vybavení/funkce

• Připojovací kabel se zástrčkou

• Plovákový spínač

• Samovypínací termická kontrola motoru

• Chlazení obtékáním pláště

Obsah dodávky

• Čerpadlo s přívodním kabelem a zástrčkou

• Namontovaný plovákový spínač (kromě TM 32/8-10)

• Přípojka na závit se zpětnou klapkou (Drain TMW/TMR)

• Hadicové připojení, přiloženo (Drain TM)

• Návod k montáži a obsluze

Typový klíč

Technické údaje

• Síťová přípojka 1~ 230 V, 50 Hz

• Třída krytí: IP68

• Max. hloubka ponoru:

  • 4 m; délka kabelu: 1 m

  • 10 m; délka kabelu: 4 m

• Teplota média: 3 ... 35 °C, krátkodobě do 3 minut max. 90 °C

• Výtlačné hrdlo:

  • Drain TM: Hadicové připojení 35 mm

  • Drain TMW/TMR: Rp 1¼

Materiály

TM/TMW/TMR:

• Skříň motoru 1.4301(AISI 304)

• Skříň čerpadla: PP-GF30

• Oběžné kolo: PPE/PS-GF20

• Hřídel: 1.4104 (AISI 430F)

• Utěsnění:

  • Na straně motoru: NBR

  • Na straně média: Uhlík/keramika

TMW ... HD:

• Skříň motoru 1.4404 (AISI 316L)

• Skříň čerpadla: PP-GF30

• Oběžné kolo: PPE/PS-GF20

• Hřídel: 1.4404 (AISI 316L)

• Utěsnění:

  • Na straně motoru: NBR

  • Na straně média: Uhlík/keramika

Popis/konstrukce

Ponorné motorové čerpadlo pro pevnou a mobilní instalaci do mokrého prostředí v plně automatickém provozu prostřednictvím namontovaného plovákového spínače.

Hydraulika

Čerpadla jsou vybavena otevřeným vícekanálovým oběžným kolem a mají průchod oběžným kolem 10 mm (TM/TMW) nebo 2 mm (TMR). Přípojka výtlaku je provedena jako vertikální hadicové připojení (TM) nebo přípojka na závit (TMW/TMR).

Motor

Motor na střídavý proud s integrovaným provozním kondenzátorem a chlazením obtékáním pláště. Teplo motoru je přes skříň motoru předáváno přímo dopravovanému médiu.

Motor je vybaven samovypínací termickou kontrolou. Tzn. že se motor při přehřátí vypne a po ochlazení se opět automaticky zapne.

Utěsnění

Utěsnění se provádí na straně média mechanickou ucpávkou, na straně motoru hřídelovým těsnicím kroužkem. Mezi těsněními se nachází těsnicí komora s náplní bílého oleje.

Kabel

Čerpadlo je vybaveno 4 nebo 10m přívodním kabelem s ochranným kontaktem a namontovaným plovákovým spínačem (ne TM 32/8-10M).

Provedení:

• Drain TMW s funkcí Twister – funkce Twister zajišťuje stálé víření v sací oblasti čerpadla. Tím je zamezeno klesání a usazování sedimentujících látek. Tím se docílí čisté čerpací jímky a sníží se tvorba zápachu

• Drain TMR s odčerpáváním zbytkové vody – Speciální sací košík umožňuje odčerpání média až na zbytkovou úroveň 2 mm.
